| Procesos de doblado de tubos |
El proceso de doblado de tubos comienza con la carga de un tubo en una máquina dobladora, y luego lo sujeta en dos matrices (el bloque de sujeción y la matriz de formación), y otras dos matrices (la matriz de presión y la matriz del limpiaparabrisas) sujetan libremente el tubo.
El segundo paso es aplicar fuerza para empujar el tubo o tubería de culata contra un troquel, obligando al tubo a ajustarse a la forma del troquel. Muy a menudo, la tubería de stock se mantiene en su lugar mientras su extremo se gira contra la matriz de la máquina dobladora.
Para múltiples procesos de flexión de tubos, se requiere colocar un mandril dentro del tubo para evitar el colapso, mientras que el tubo se mantiene en tensión por un troquel de limpiaparabrisas para evitar cualquier daño durante el estrés. Para evitar dañar el tubo, el troquel del limpiaparabrisas a menudo está hecho de materiales más blandos como aluminio o latón para evitar rayar el tubo.
Después del tratamiento de la superficie, los tubos fabricados a veces deben ensamblarse con sujetadores PEM y tuerca de revit, o deben soldarse con tuerca antes del tratamiento final de la superficie.
Hay pocas máquinas dobladoras diferentes que son populares en el mercado, y son accionadas por humanos, asistidas hidráulicamente, impulsadas hidráulicamente y neumáticas.
1. Aserrado de tubos
2. Producción de corte por láser de tubos
3. Tubo redondo cortado con láser
4. Tubo rectangular cortado con láser
5. Fabricación de doblado de tubos
6. Herramientas de poda de tubos
7. Máquina de enderezamiento de tubos
8. Tubo fabricado para soldadura
9. Tubo galvanizado fabricado
| Servicio e industria de fabricación de tubos |
Fabmann apoya a nuestros clientes en el diseño y desarrollo de productos de tubos, y tenemos tanto corte por láser como máquina de punzonado de tubos tradicional para satisfacer diferentes requisitos de precisión.
Nuestros métodos de doblado cubren una variedad completa de opciones, que incluyen prensa, mandril y doblado rotatorio, mientras tanto, fabricamos herramientas en la manguera para la fabricación relacionada con el tubo, como el conformado final, el aplanamiento, el desbarbado, la perforación, el recorte final y la soldadura. Somos una empresa de doblado de fabricación de tubos que puede proporcionar un servicio integral para usted, porque, además de la fabricación de tubos y tuberías, podemos hacer un tratamiento de superficie bastante completo como recubrimiento en polvo, chapado de zinc, galvanización en caliente, sherardización y recubrimiento dúplex.
Nuestra doblado y fabricación de tubos está sirviendo a los siguientes sectores:
√Barandillas
√Portabicicletas
√Racks Industriales
√Carretilla elevadora de palets
√Maquinaria
√Energía solar
| Consideraciones y fórmulas de flexión de tubos |
Radio de la línea central (CLR): El CLR típico es 3 veces el OD del tubo sin mandriles.
Es posible doblar en una curva de 1 o 2xD, pero se requieren herramientas complejas, y los costos de las herramientas también aumentan al comparar un mandril de enchufe con un mandril de 3 bolas y un troquel de limpiaparabrisas.
Cuanto más estrecho sea el radio, más herramientas se requieren y más costosa es la pieza.
Recto entre curvas, permite 3 x el OD de recto para sujetar entre curvas y desde el borde del tubo.
Reduce el costo total de la pieza al reducir las operaciones de recorte adicionales y aumentar la velocidad de flexión. Las curvas más pequeñas que 3xD requieren herramientas compuestas, lo que aumenta el costo de las herramientas y reduce las tasas de flexión.
| Tamaño y grosor del tubo y tolerancia de fabricación |
√Tubo (OD): 12 mm a 100 mm
√Grosor del tubo: 1 mm a 6 mm
√Tolerancia de posición del agujero: +/-0.1mm
√Tolerancia de ángulo: +/-0.5 °
| Material del tubo y opciones de forma |
√Tubo de acero, negro o galvanizado, sin costuras o soldado.
√Tubo de aluminio
√Tubo de acero inoxidable
√Redondo, cuadrado, rectangular y ovalado
Marco de tubo de aluminio
Tubo de acero inoxidable doblado
Tubo de tubo de stube sin manchas fabricado
Tubo de aluminio cortado con láser
Tubo cuadrado cortado con láser

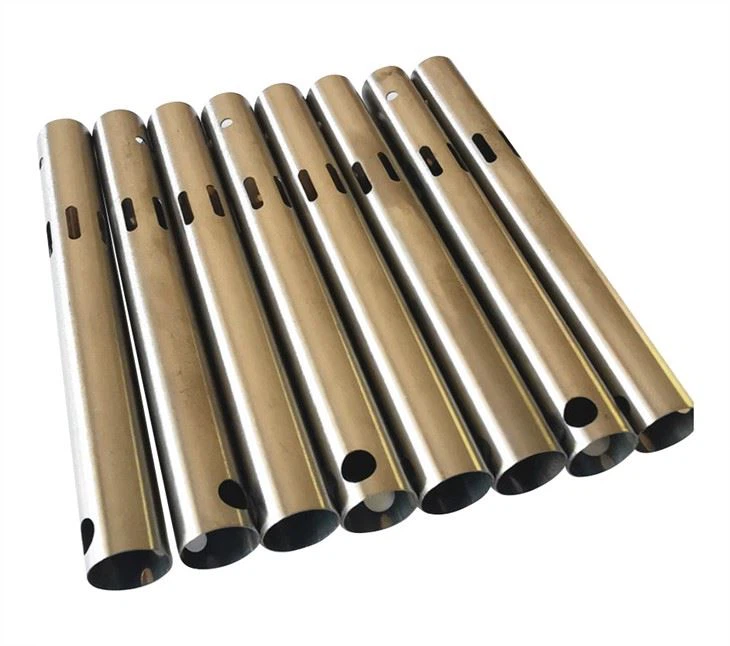

Tubo de acero inoxidable cortado con láser
Tubo de acero cortado con láser
Tubo redondo láser

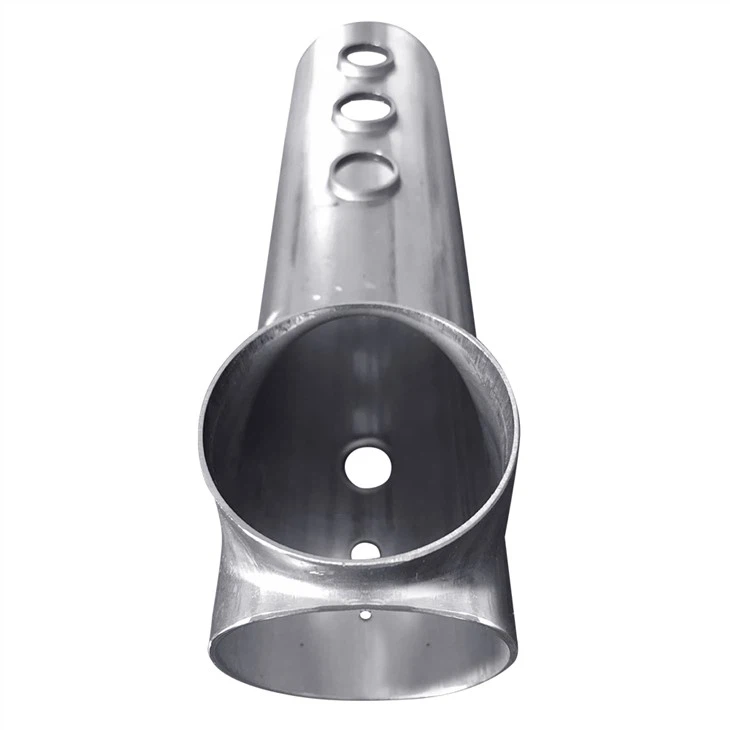

Tubo de acero inoxidable soldado
