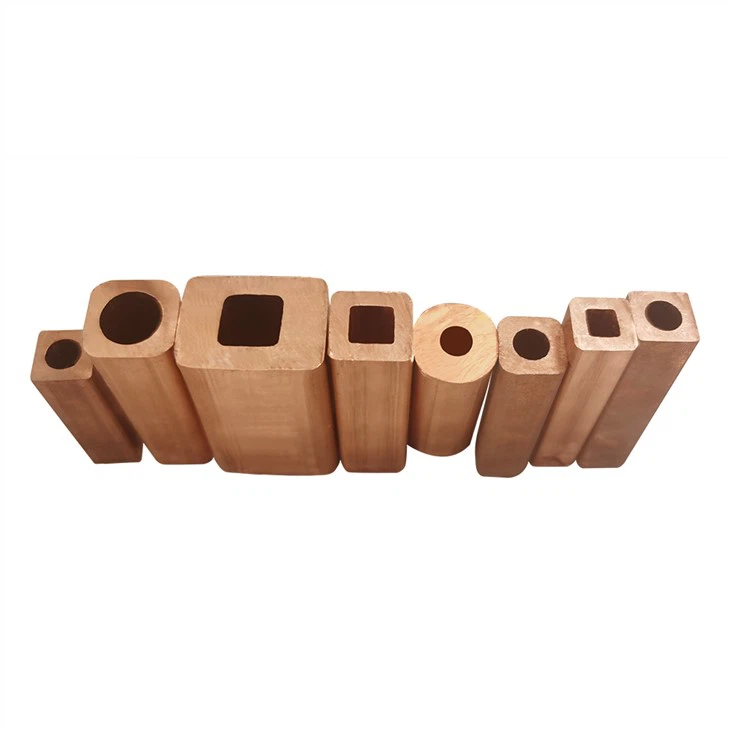

El conductor de cobre hueco es un conductor eléctrico que proporciona integralmente un medio de intercambio de calor, y un fluido refrigerante pasa a través del interior del conductor y se lleva el calor generado por el flujo de la corriente eléctrica. Nuestra tubería de conductor hueco está disponible en grado comercial (grado DHP), cobre refinado libre de oxígeno, desoxidado con fósforo, cobre plateado libre de oxígeno y grado electrolítico (grado ETP) para satisfacer los requisitos de ingeniería más exigentes.
Ofrecemos diferentes tipos de conductores huecos:
√ conductores de cobre de refrigeración por agua
√alambre de cobre hueco
√tubo de cobre hueco
√alambre magneto de cobre hueco
√tubo de cobre cuadrado
√perfil de tubo de cobre
√tubo de cobre rectangular
√conductores de bus tubulares
√tubería de bobina de cobre de inducción
√tubo de calentamiento de cobre por inducción
Especificación de material del conductor hueco
Debido al hecho de que las impurezas reducirán la conductividad eléctrica del cobre, y es por eso que producimos tubos conductores huecos con cobre libre de oxígeno de alta pureza con un control de producción muy estricto. Como resultado de su pureza, nuestros conductores huecos de Cu-OFE tienen una conductividad eléctrica de 100-102 por ciento IACS y una conductividad térmica de 390 W/Km. Para Cu-OFE (CW009A), el contenido máximo de oxígeno de 5 ppm (0,0005 por ciento) hace que el material sea inmune a la fragilización por hidrógeno y garantiza una unión segura con todos los métodos de soldadura fuerte y soldadura fuerte. Nuestro estricto control de producción significa que podemos controlar todo el proceso de fabricación, desde la fundición hasta la firma de la certificación de inspección, y garantizar la consistencia de nuestro producto de un lote a otro.
En particular, nuestro cobre libre de oxígeno de alta pureza está aleado con plata (Ag) para aumentar tanto la temperatura de ablandamiento como la resistencia a la fluencia de la aleación sin sacrificar significativamente sus otras propiedades. Fabmann ha estado trabajando con famosos fabricantes de materiales de cobre para producir conductores huecos de primer nivel, tubos cuadrados y rectangulares de cobre y aleaciones de cobre, perfiles especiales de cobre y cobre para las aplicaciones más exigentes. Los conductores huecos a menudo se denominan conductores de refrigeración por agua, alambre hueco, tubo de cobre hueco, alambre de cobre de imán hueco, tubo de cobre cuadrado, tubo de perfil de cobre, tubo de cobre rectangular, conductores de bus tubular, tubo de bobina de inducción y tubo de calentamiento por inducción, y la mayoría Las designaciones populares de grado de cobre se enumeran a continuación:
Designación de grado de aleación de cobre y cobre | ||||||||||
Cobre y aleación de cobre | Porcelana | U.S | Reino Unido | Alemania | Japón | ES | YO ASI | Conductividad eléctrica | Conductividad térmica | |
ms/m | porcentaje IACS | W/Km | ||||||||
Cobre refinado con oxígeno | TU00 | C10100 | C103 | OFE-CU | C1011 | CW009A | CU-OFE | 58,6 | 101,5 | 391 |
TU1 | C10200 | C110 | OF-CU | C1020 | CW008A | CU-DE | 58,3 | 100 | 390 | |
Cobre desoxidado con fósforo | TP1 | C12000 | C106 | SW-Cu | C1201 | CW023A | Cu-DLP | 55 | 95 | 375 |
TP2 | C12200 | C106 | SF-Cu | C1220 | CW024A | Cu-DHP | 47 | 81 | 330 | |
Cobre electrolítico de paso duro | T1 | C11040 | C100 | OF-CU | C1100 | CW003A | Cu-ETP1 | 58 | 100 | 385 |
T2 | C11000 | C101 | E-Cu58 | C1100 | CW004A | Cu-ETP | 56 | 98 | 385 | |
CuAg0.04(OF) | ETIQUETA.0.04 | C10400 | / | / | / | CW017A | CuAg0,04 OF | 57,7 | 99,5 | 388 |
CuAg0.10(OF) | ETIQUETA.0.1 | C10700 | / | / | / | CW019A | CuAg0.1 DE | 57,7 | 99,5 | 388 |
Tipos y dimensiones de tubos conductores huecos
Fabmann puede producir tubos cuadrados y rectangulares de 0.8 mm de ancho y más con una tolerancia de dimensión extremadamente estricta, y están disponibles en una variedad de templados como recocido duro, medio duro y recocido suave. Suministramos conductores huecos de alta calidad con una amplia variedad de secciones transversales que cubren formas cuadradas, redondas y rectangulares, y nuestra tubería de conductor hueco es adecuada para las más diversas aplicaciones de ingeniería.

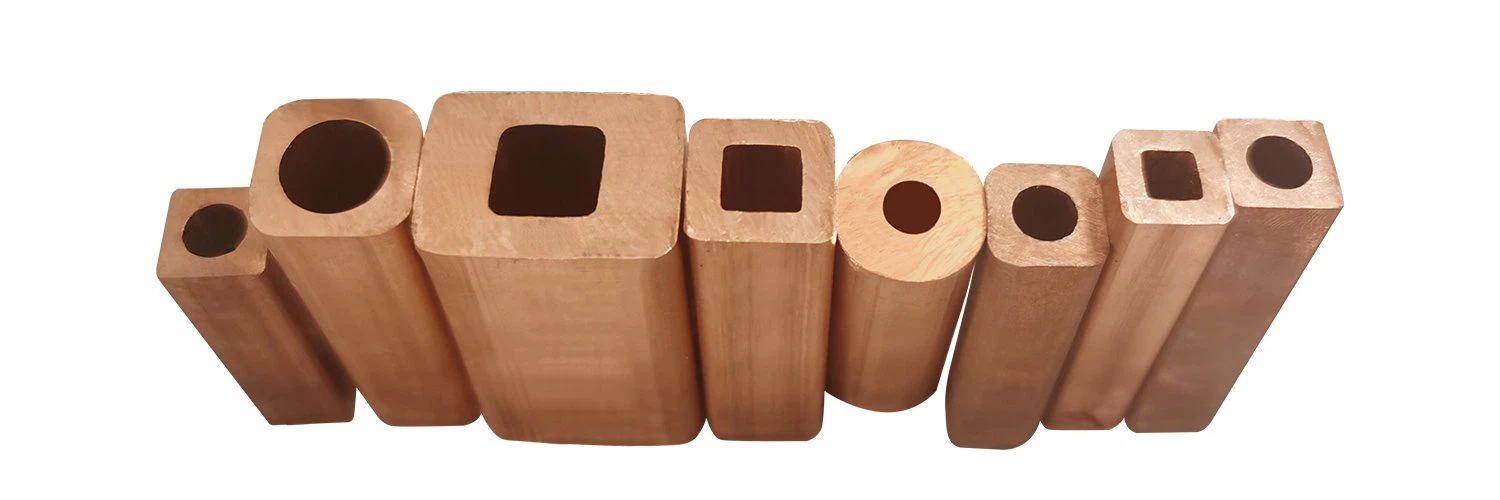

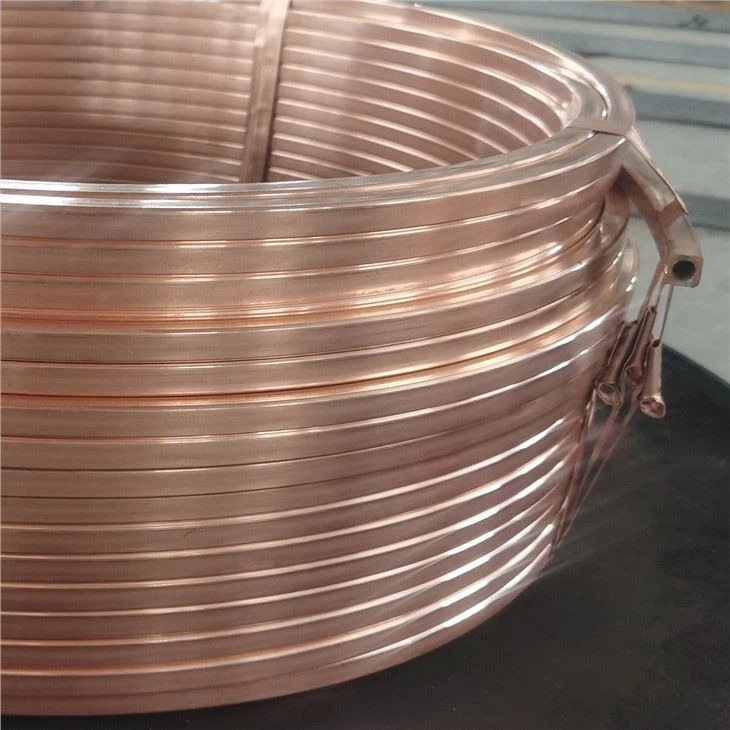

Alambre de cobre hueco

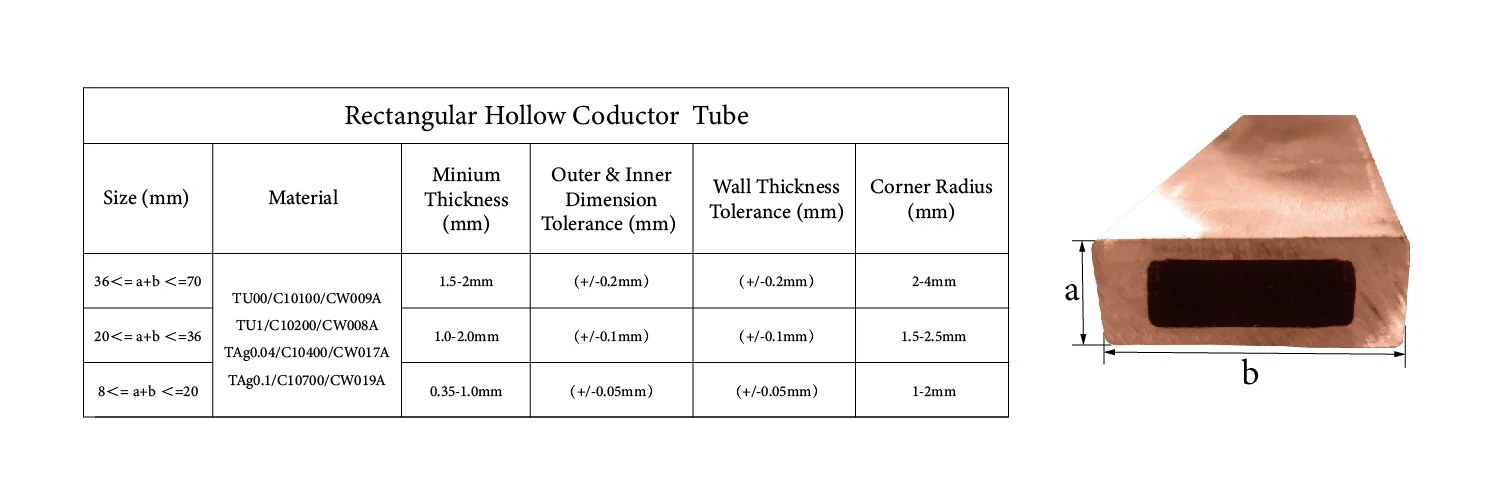

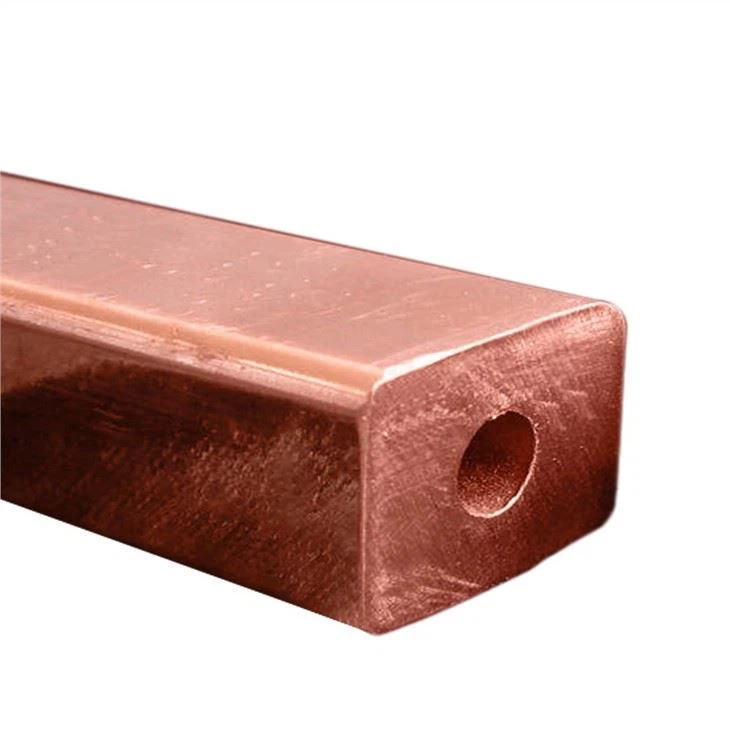

Conductor de cobre rectangular

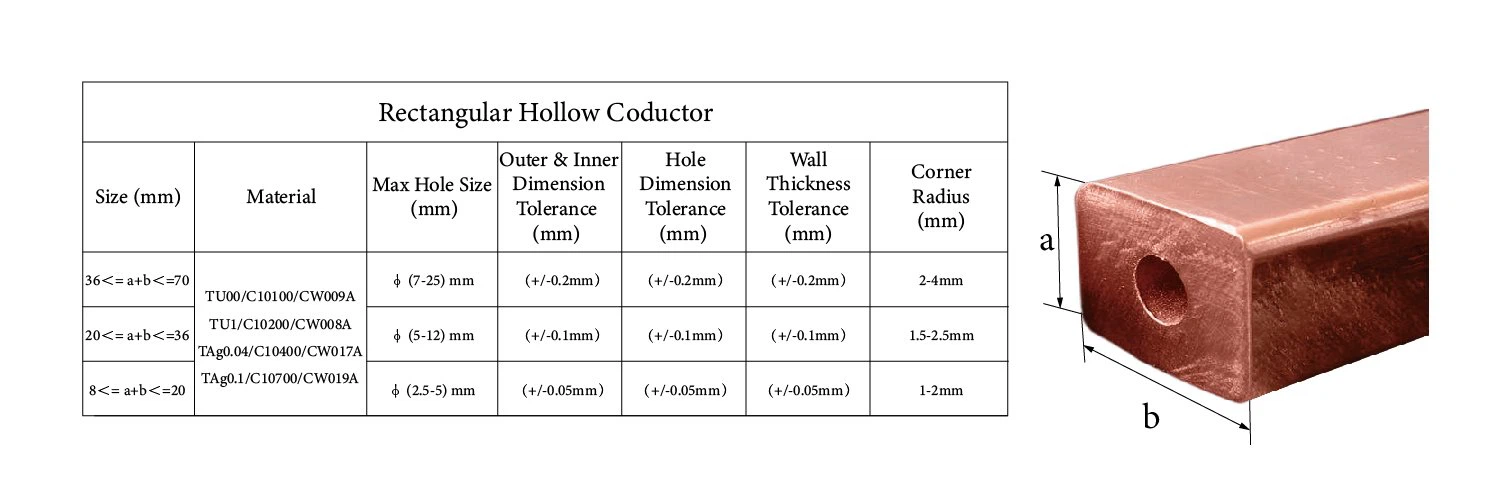

Conductor hueco rectangular

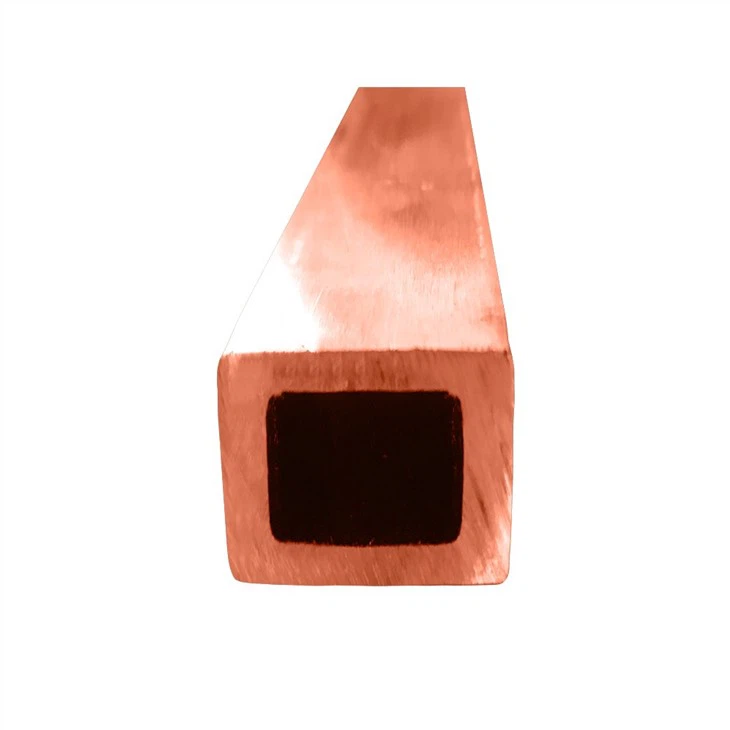

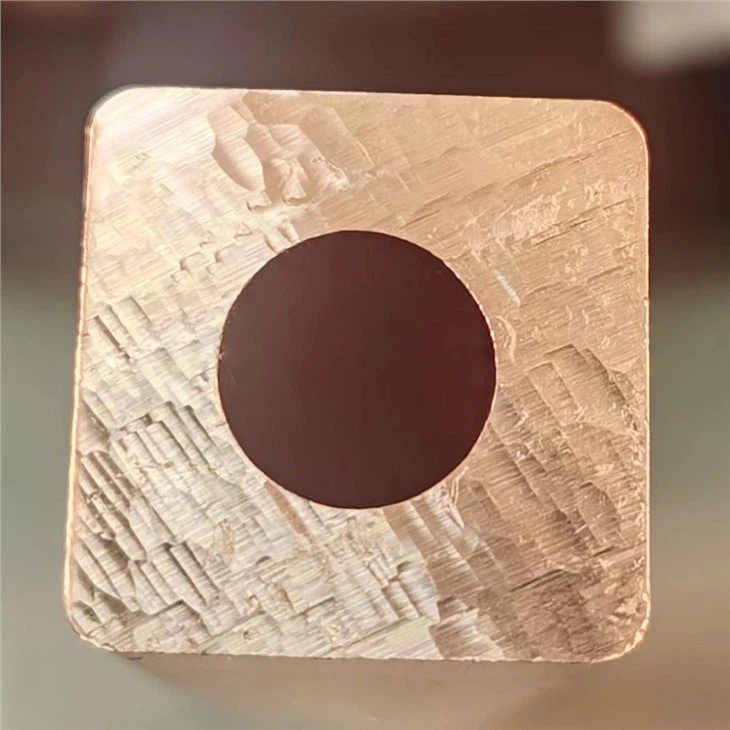

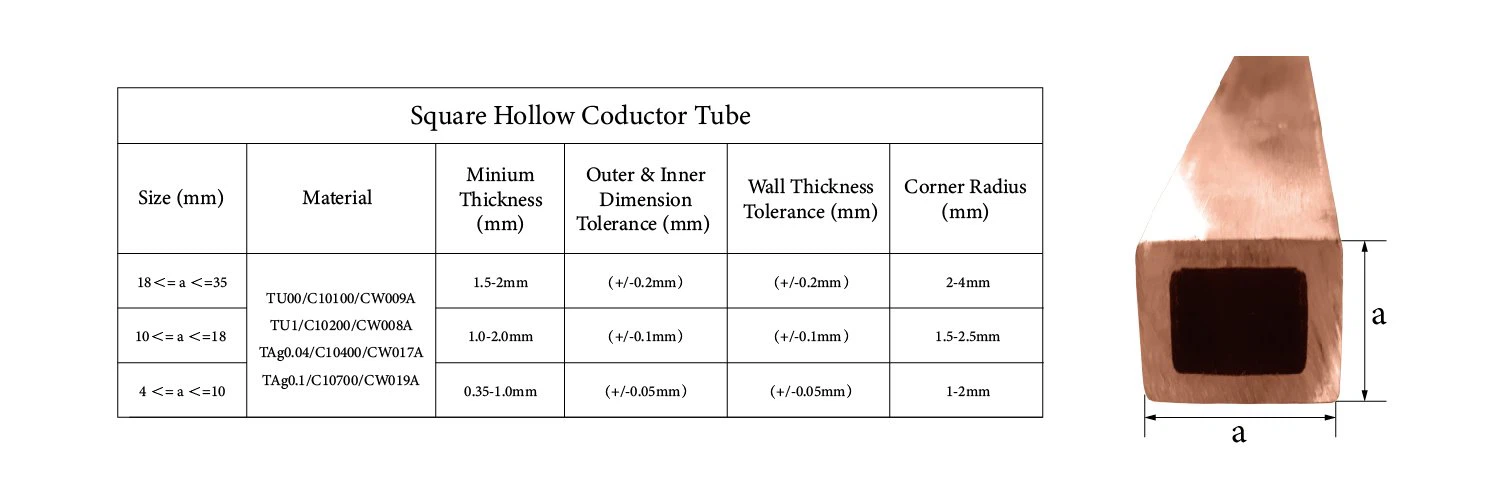

Conductor de cobre cuadrado

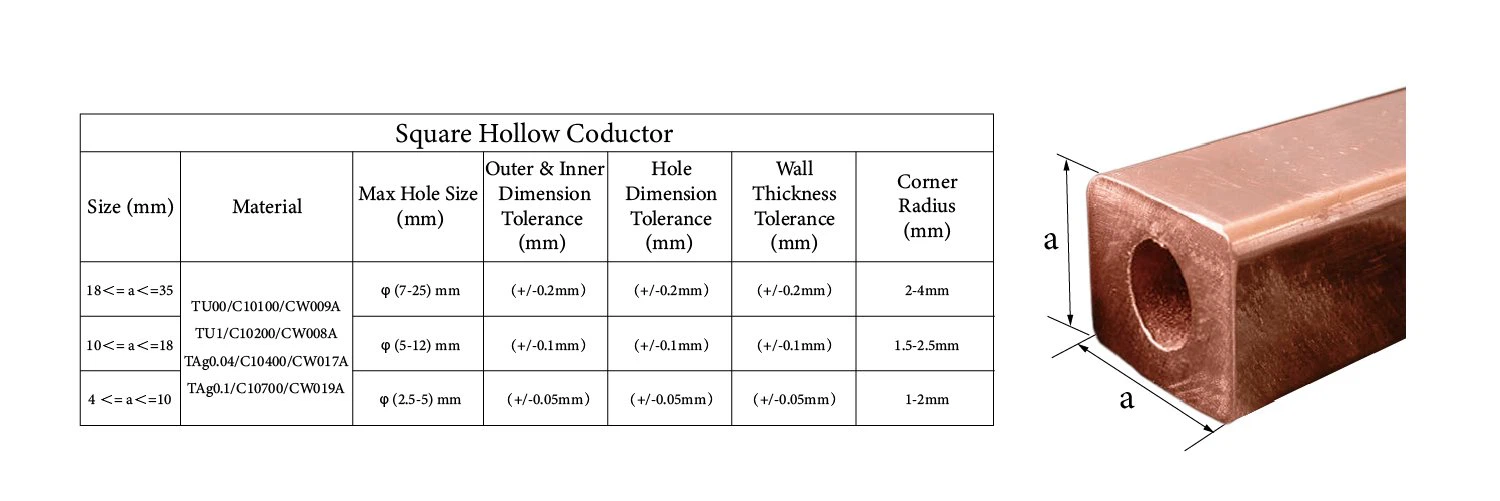

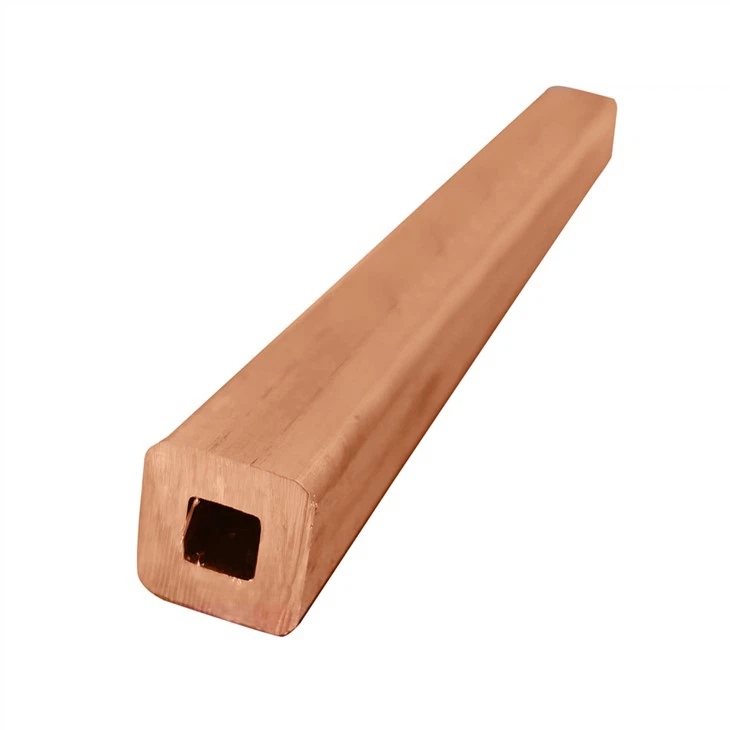

Conductor hueco cuadrado
Aplicación de conductores de cobre hueco
√ Vehículos eléctricos (EV) / enfriamiento directo del estator
√ Dispositivos de resonancia magnética / bobinas de gradiente
√ Imanes para aplicaciones de física de alta energía
√ Aceleradores de partículas
√ Generadores
√ Hornos de inducción / calentamiento y fusión por inducción
√ Dispositivos de investigación de plasma
√ Sistemas de ensayo de vibraciones electrodinámicas
√ Unidades de implantación de iones para la industria de microcircuitos
√ Separadores de alto gradiente
√ Guías de ondas
√ Transformadores refrigerados por líquido

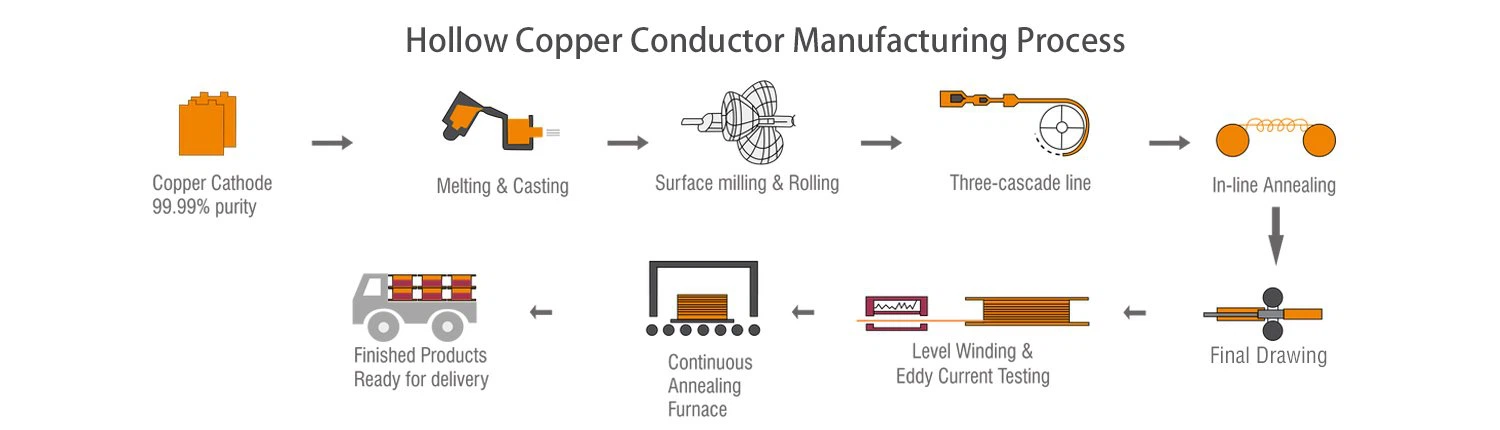

Proceso de Fabricación de Conductor Hueco
Para refinar el cobre, el horno debe alcanzar temperaturas de hasta 2400 grados Fahrenheit para fundirlo, y esto permitirá moldearlo en las formas deseadas y también eliminar impurezas como una mezcla de aleaciones de níquel o zinc. El cobre se filtra a través de un proceso conocido como refinado al fuego. En el refinado al fuego, los metales impuros se vuelven más livianos que el cobre y flotan hacia la superficie para quedar atrapados en "ganchos", y este proceso generará una piscina de cobre líquido caliente con un mínimo de impurezas. El cobre fundido también se desoxida para eliminar posibles defectos antes del proceso de fundición, y luego el cobre líquido purificado se traslada a un horno de mantenimiento para ser vertido en un tubo de fundición que eventualmente se convertirá en la tubería.Una vez que se ha enfriado y solidificado, una máquina grande llamada mandril perforador perfora un agujero en la barra de cobre, y luego un ariete fuerza la barra de cobre a través de un tubo de extrusión, creando un tubo de cobre largo y hueco.
El siguiente paso es empujar el tubo de cobre madre a través de troqueles metálicos para crear el tamaño deseado de tubería para el próximo proceso de estirado, según la forma y el tamaño del conductor hueco. Antes de llegar al proceso de estirado final, el tubo de cobre a menudo necesita recocerse a medida que se endurece con cada proceso de estirado, y luego se vuelve a estirar.
Al pasar por el proceso anterior, el conductor de cobre hueco pasará por la prueba de corriente de Foucault antes de nivelar el devanado, y la longitud del conductor hueco se establece de acuerdo con la especificación durante este proceso. Después de nivelar el devanado, el conductor hueco calificado se colocará en un horno de vacío para el recocido final antes del empaque. Por supuesto, el conductor se limpia durante los procesos de estirado previos antes de nivelar el bobinado. Dependiendo de los requisitos de los clientes sobre la condición de temple, el tiempo de recocido y la temperatura se establecerán de manera diferente para alcanzar el recocido suave, recocido, 1/4 duro, 1/2 duro y duro.

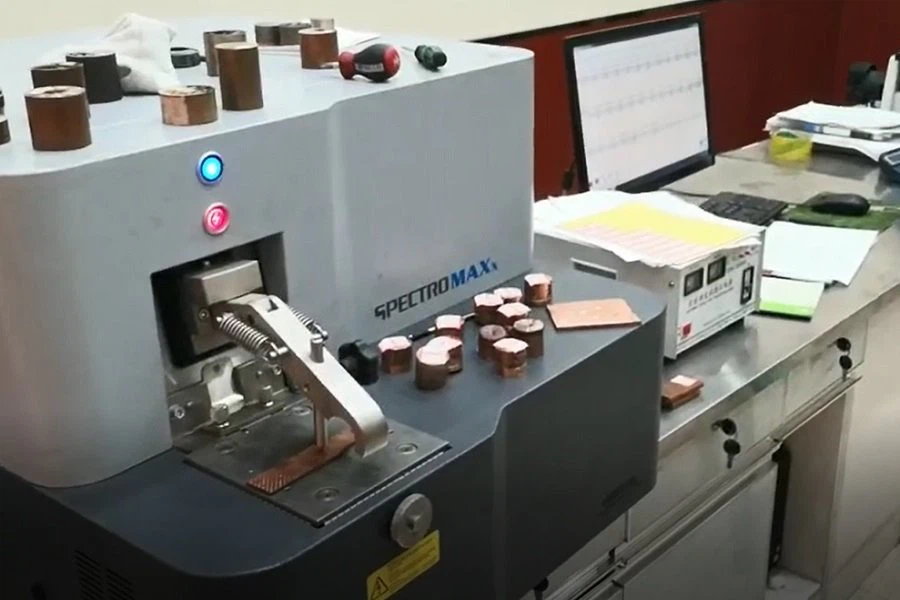

1. Análisis de cobre

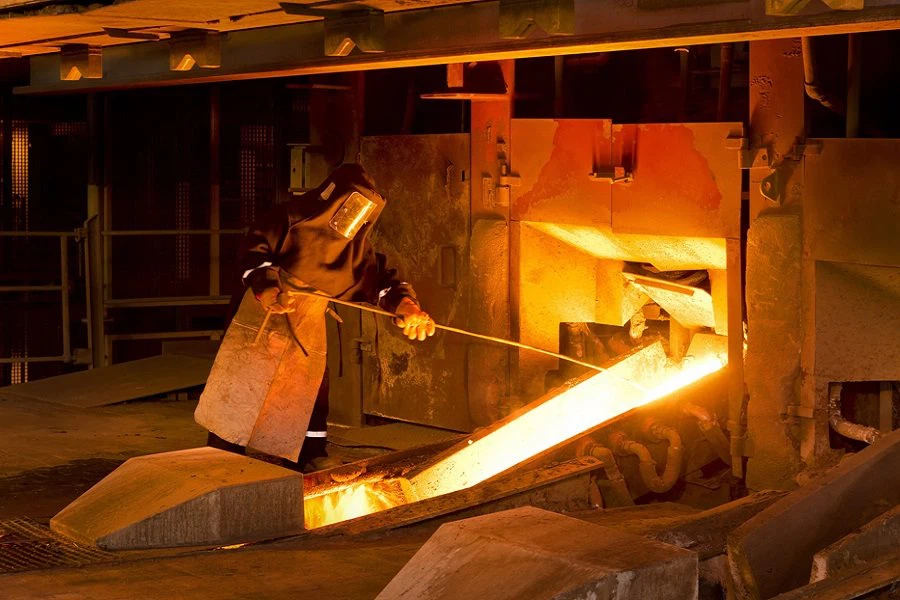

2. Fundición de cobre

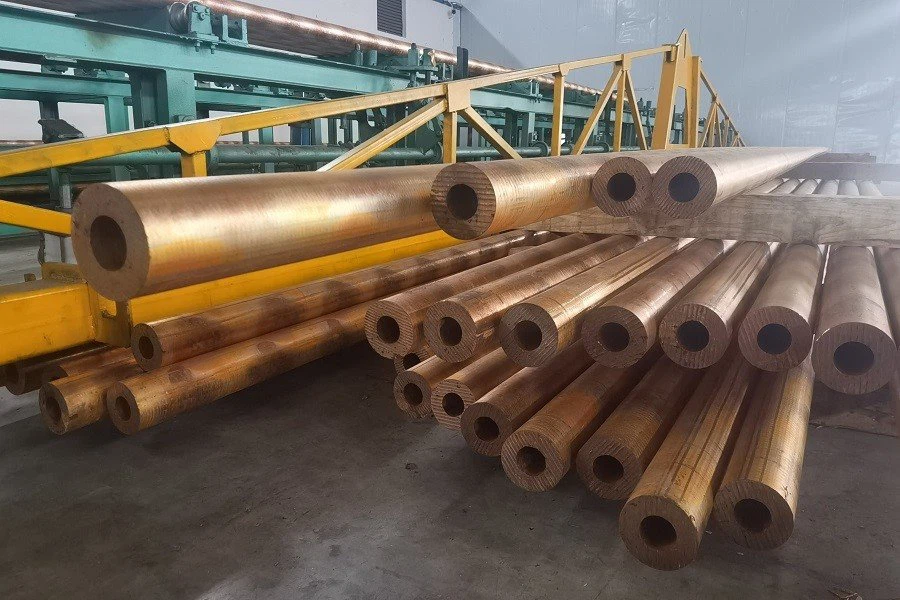

3. Tubo de cobre fundido

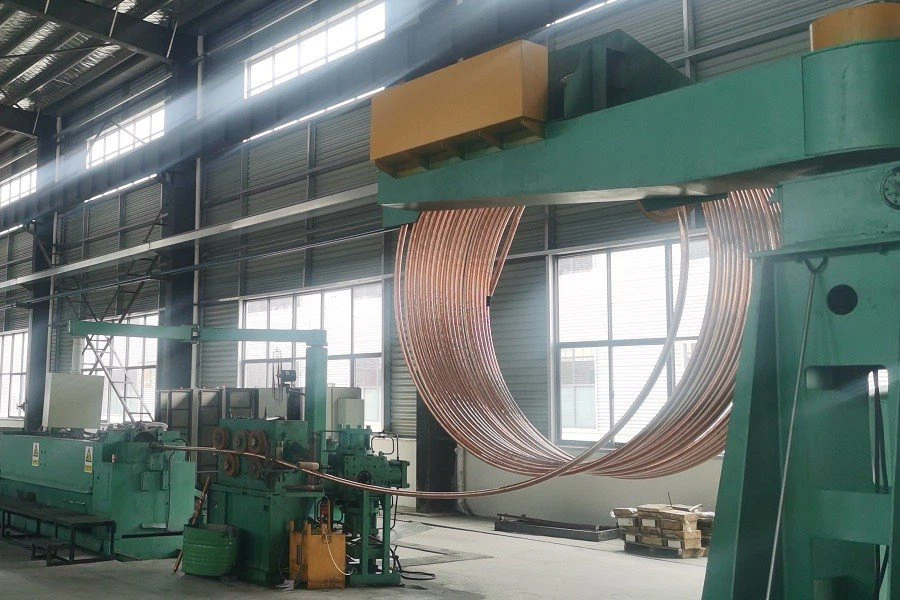

4. Primer dibujo
5. Segundo sorteo

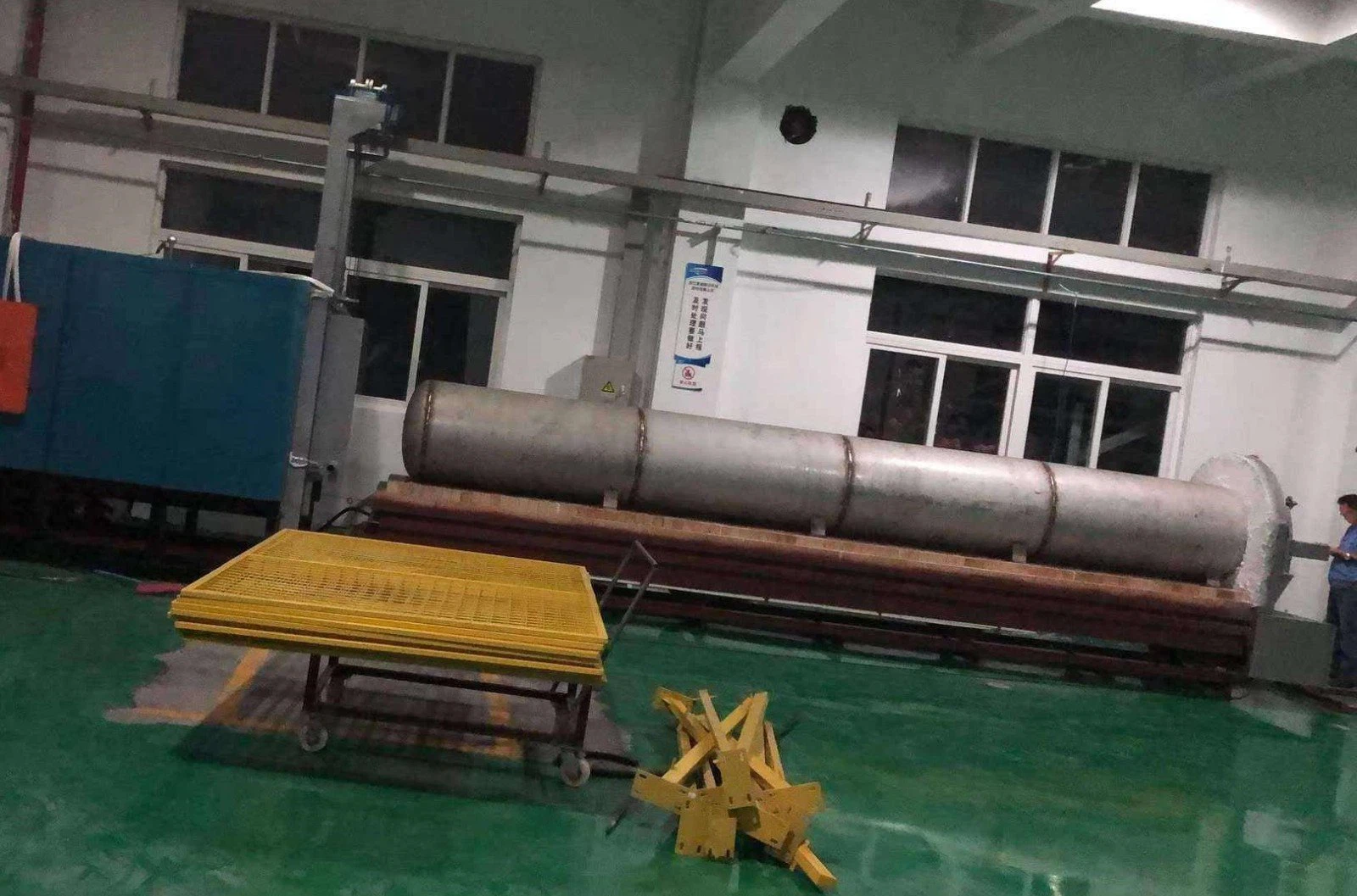

6. Primer recocido

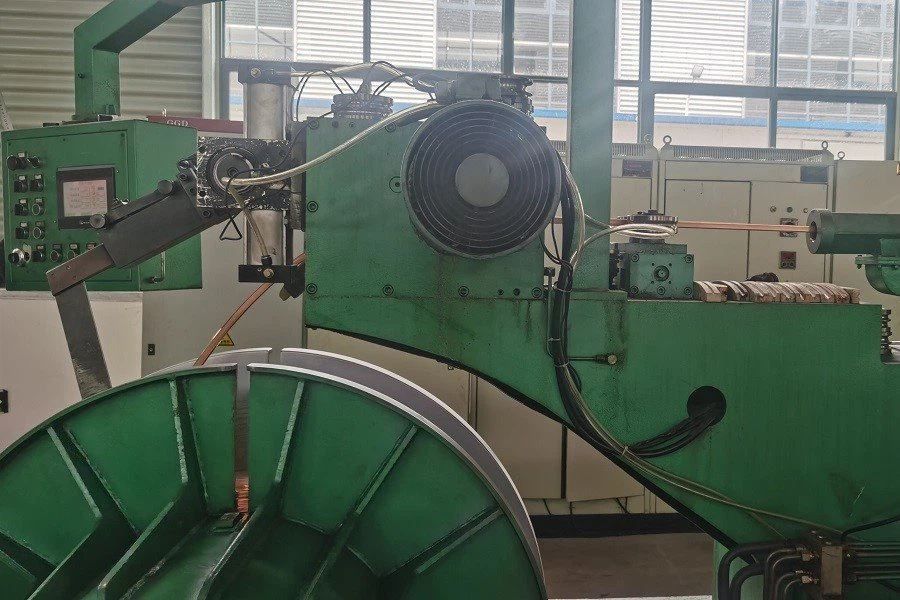

7. Dibujo final

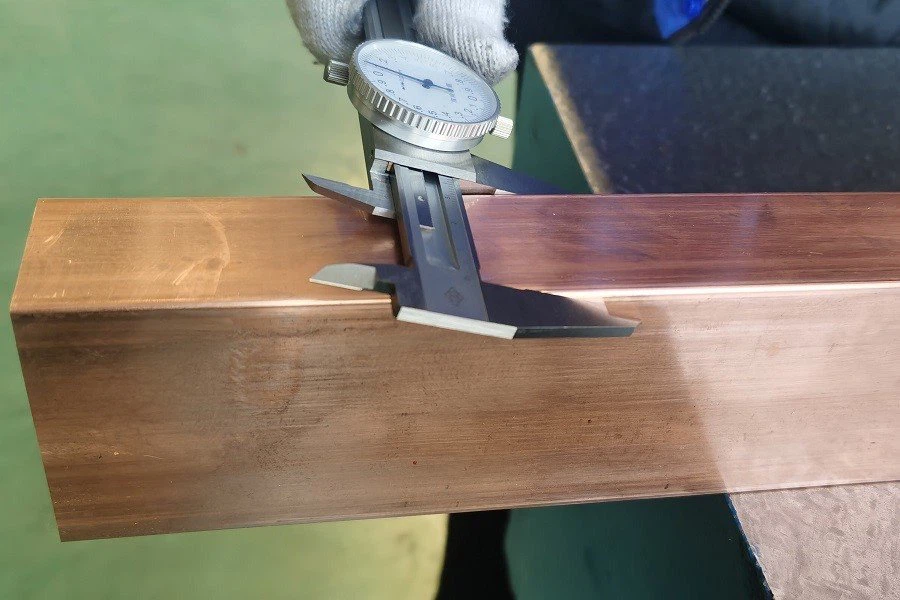

8. Inspección en línea

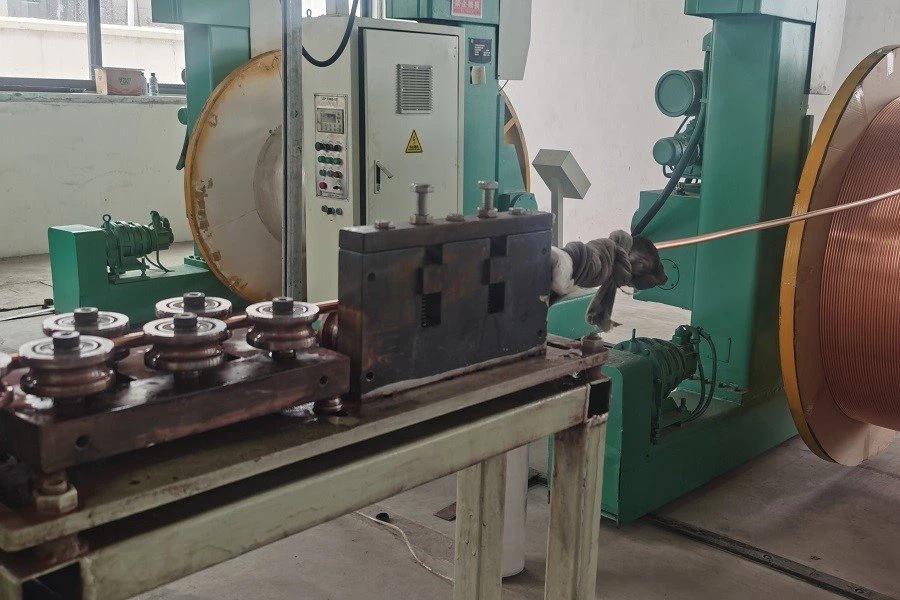

9. Alisado

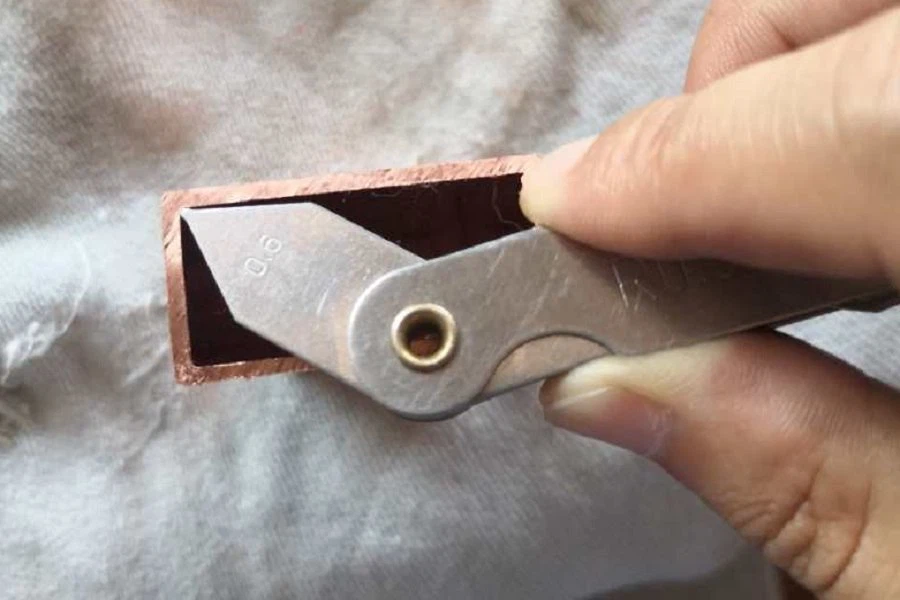

10. Comprobación del radio interior

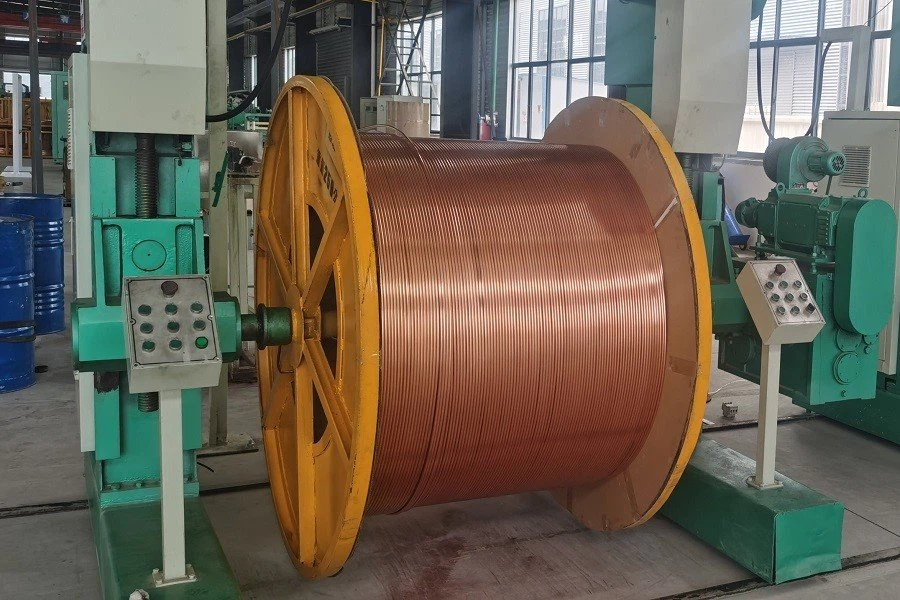

11. Devanado de nivel antes de la prueba

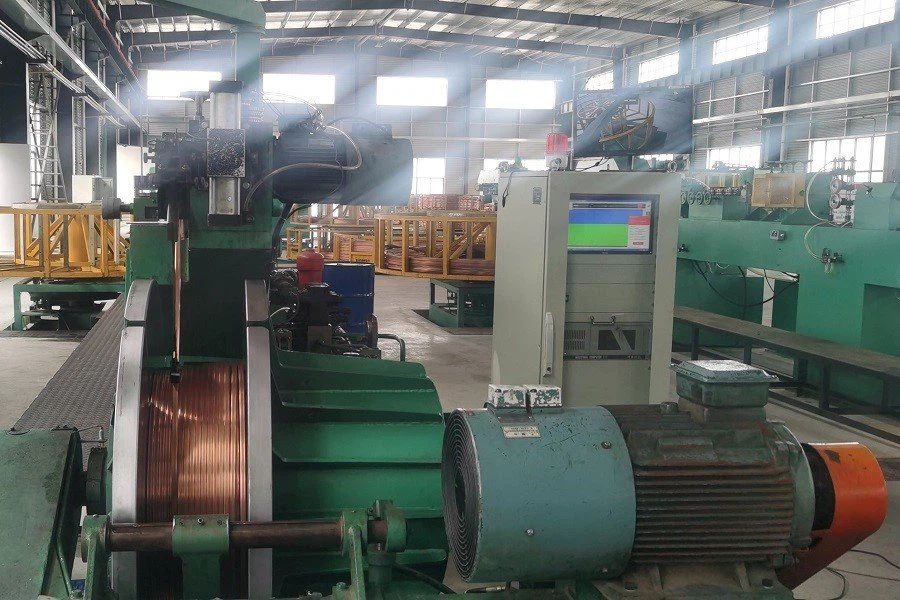

12. Prueba de corrientes de Foucault

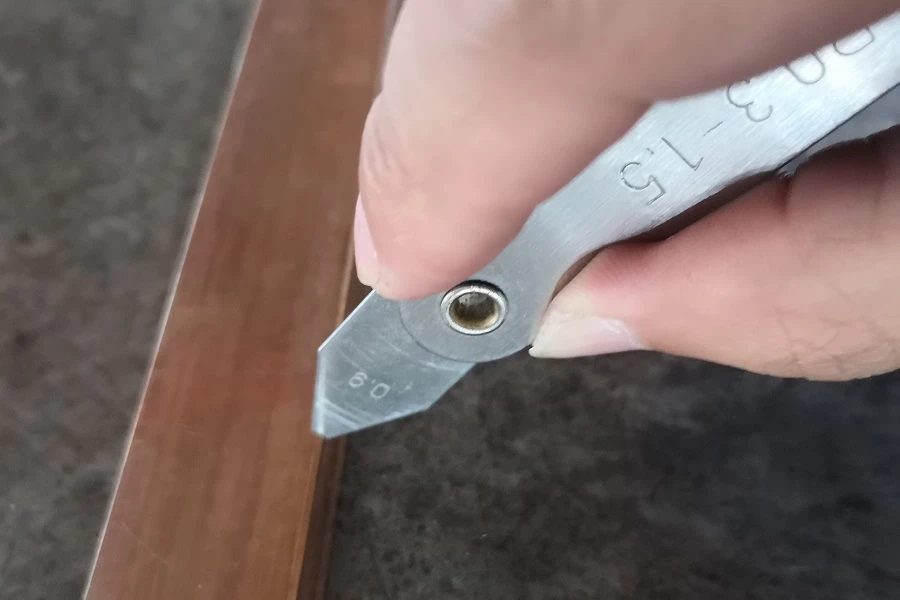

13. Comprobación del radio exterior
14. recocido final

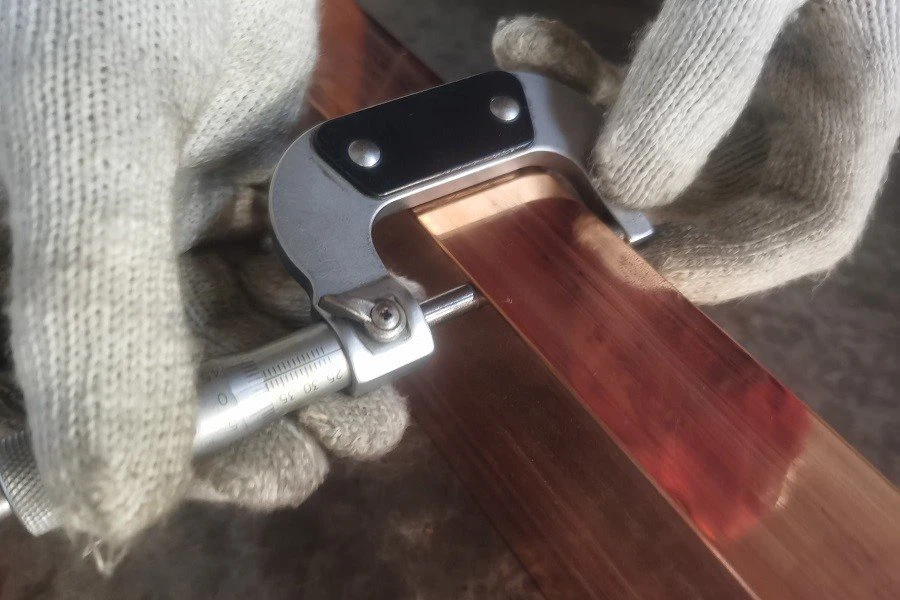

15. Inspección final
Especialista en conductores huecos personalizados
Fabmann suministra una amplia gama de conductores huecos en forma recta y en forma de bobina para muchas aplicaciones diferentes. Nos enfocamos en proporcionar conductores huecos hechos a la medida, y también suministramos conductores que requieren cobre que contiene plata (Cu-0.04 por ciento Ag o Cu-0.1 por ciento Ag) cuando la resistencia al calor brillante o la fluencia Se demandan propiedades. La especificación popular son los conductores huecos cuadrados o rectangulares con un canal de enfriamiento redondo, y los canales rectangulares también son muy populares. Los conductores huecos a menudo reciben diferentes nombres en diferentes países, y se denominan alambre hueco, conductores enfriados por agua, tubo de calentamiento por inducción, conductores de bus tubular, alambre manet hueco o tubería de perfil de cobre.
Como muchos saben, las uniones en conductores huecos utilizados para imanes enfriados por agua pueden causar fugas, lo que provocará accidentes. Es por eso que las bobinas largas no solo minimizan el riesgo de fugas, sino que también reducen el costo de producción del equipo. Además, la bobina larga puede responder con mayor flexibilidad a cambios rápidos de construcción en comparación con la bobina corta. Podemos enrollar conductores huecos en carretes de madera o de acero dependiendo del tamaño del conductor. Nuestro tamaño máximo de conductor hueco en ancho es de 45 mm, y podemos enrollar una bobina de hasta 2500 kg.

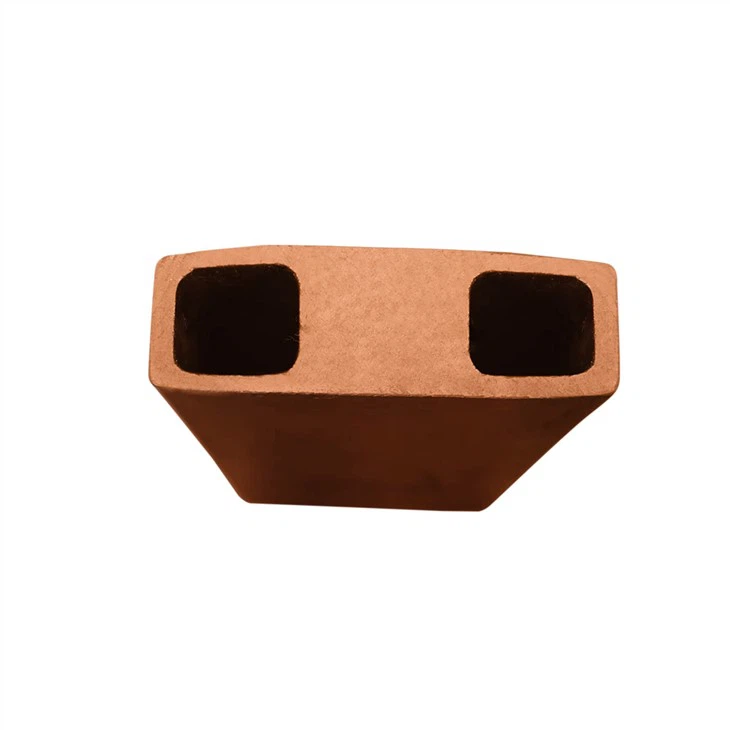

Conductor hueco personalizado
Tubo de perfil personalizado
Recocido blando de alambre hueco

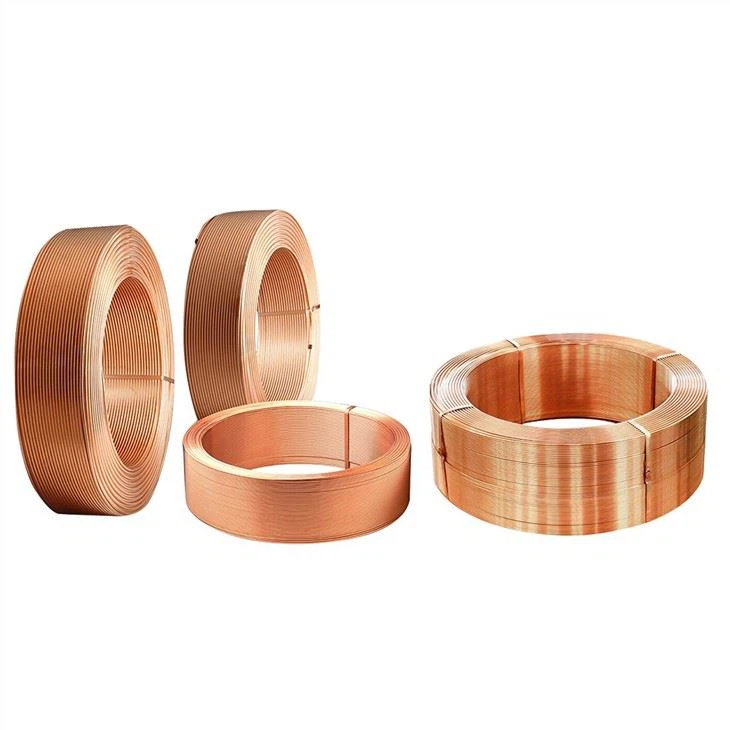

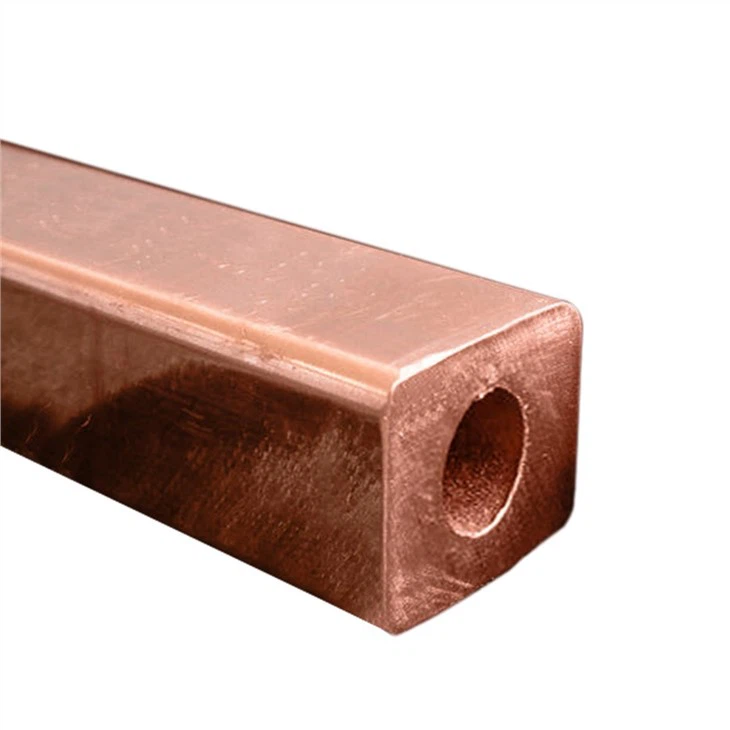

Tubo de calentamiento por inducción
Conductor hueco cuadrado

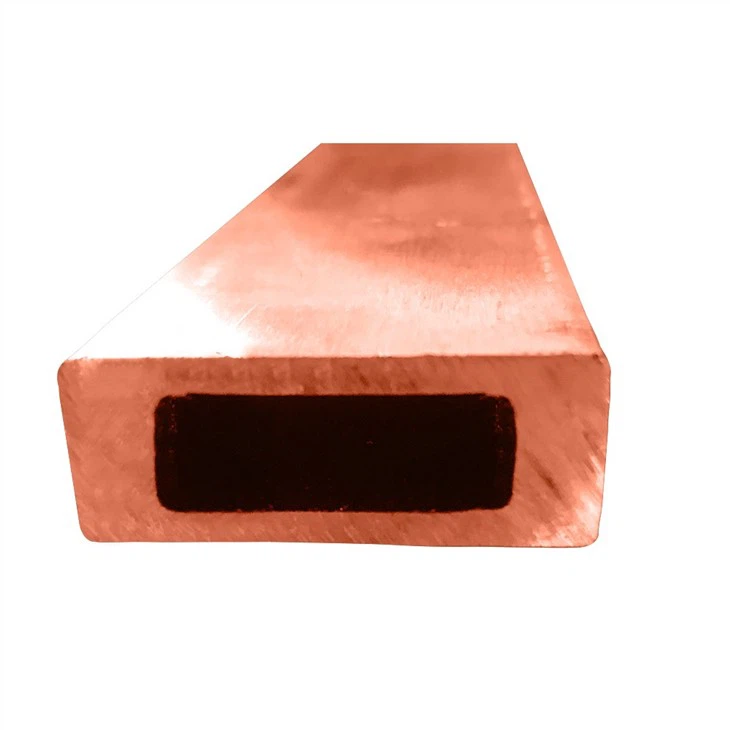

Conductor refrigerado por agua
